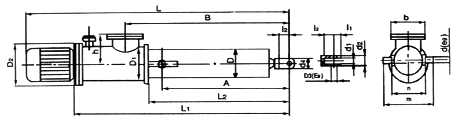

DYTZW(Ⅱ)型整體直式電液推桿外形尺寸及安裝尺寸： |
DYTZW(Ⅱ)型整體直式電液推桿技術參數（選型表）：
|
型號
|
額定輸出力
（10N）
|
額定速度
（mm/s）
|
電機型號
|
行程制造范圍
（mm）
|
行程制造范圍
（mm）
|
||
|
推力
|
拉力
|
推速
|
拉速
|
||||
|
DYTZWⅡ100-/160
|
100
|
70
|
160
|
200
|
Y802-4-0.75KW
|
50-600
|
80-160
|
|
DYTZWⅡ300-/120
|
300
|
210
|
120
|
180
|
Y802-4-0.75KW
|
50-600
|
40-120
|
|
DYTZWⅡ500-/120
|
500
|
350
|
120
|
180
|
Y90S-4-1.1KW
|
50-600
|
40-120
|
|
DYTZWⅡ700-/100
|
700
|
490
|
100
|
130
|
Y90S1-4-1.1KW
|
50-1500
|
20-100
|
|
DYTZWⅡ1000-/100
|
1000
|
750
|
100
|
130
|
Y90L-4-1.5KW
|
50-1500
|
20-100
|
|
DYTZWⅡ1750-/90
|
1750
|
1300
|
90
|
115
|
Y100L1-4-2.2KW
|
50-1500
|
10-90
|
|
DYTZWⅡ2500-/90
|
2500
|
2050
|
90
|
115
|
Y100L2-4-3KW
|
50-1500
|
10-90
|
|
DYTZWⅡ3000-/90
|
3000
|
2500
|
90
|
115
|
Y100L2-4-3KW
|
50-1700
|
10-90
|
|
DYTZWⅡ4000-/80
|
4000
|
2950
|
80
|
100
|
Y112M-4-4KW
|
50-1700
|
10-80
|
注：1、上列表中所列電機的電壓等級為380V，防護等級為IP44，絕緣等級為B級。
2、超出表列的行程制造范圍或速度制造范圍的，另行注明，否則按表內技術參數制造。
3、表中速度范圍為水平使用時的范圍，向上或向下使用的速度均為水平使用的二分之一。
4、表中所列的典型號及功率，知該型號推桿在額定輸出力、額定速度為最大值時的功率。電機功率與推桿推力、速度成正比。
DYTZW(Ⅱ)型整體直式電液推桿外形尺寸安裝尺寸
|
型號（I）
|
外形尺寸
|
|
||||||||||||
|
L
|
L1
|
L2
|
B
|
D
|
D1
|
D2
|
h
|
|
||||||
|
型號（I）
|
安裝尺寸
|
|
||||||||||||
|
A
|
l1
|
l2
|
d(e9)
|
M
|
n
|
d1
|
d2
|
d3(e10)
|
d4
|
|
||||
|
DYTZWⅡ100-/160
|
905+S
|
645+S
|
330+S
|
420+S
|
150
|
160
|
200
|
140
|
|
|||||
|
|
200+S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
|||
|
DYTZWⅡ300-/120
|
905+S
|
645+S
|
330+S
|
420+S
|
150
|
160
|
200
|
140
|
|
|||||
|
|
200+S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
|||
|
DYTZWⅡ500-/120
|
930+S
|
645+S
|
330+S
|
420+S
|
150
|
160
|
200
|
140
|
|
|||||
|
|
200+S
|
20
|
40
|
20
|
195
|
145
|
20
|
40
|
12
|
40
|
|
|||
|
DYTZWⅡ700-/100
|
950+S
|
665+S
|
350+S
|
440+S
|
150
|
160
|
200
|
140
|
|
|||||
|
|
200+S
|
20
|
60
|
30
|
195
|
145
|
20
|
40
|
16
|
40
|
|
|||
|
DYTZWⅡ000-/100
|
950+S
|
665+S
|
350+S
|
440+S
|
150
|
160
|
200
|
140
|
|
|||||
|
|
200+S
|
20
|
60
|
30
|
195
|
145
|
20
|
40
|
16
|
40
|
||||
|
DYTZWⅡ1750-/90
|
1020+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
140
|
|
|||||
|
|
250+S
|
20
|
70
|
30
|
210
|
150
|
40
|
64
|
20
|
50
|
|
|||
|
DYTZWⅡ2500-/90
|
1020+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
140
|
|
|||||
|
|
250+S
|
20
|
70
|
30
|
210
|
150
|
40
|
64
|
20
|
50
|
|
|||
|
DYTZWⅡ3000-/90
|
1020+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
140
|
|
|||||
|
|
250+S
|
20
|
70
|
30
|
210
|
150
|
40
|
64
|
20
|
50
|
||||
|
DYTZWⅡ4000-/80
|
1040+S
|
700+S
|
385+S
|
475+S
|
150
|
160
|
250
|
140
|
|
|||||
|
|
250+S
|
20
|
70
|
40
|
210
|
150
|
40
|
64
|
20
|
50
|
||||
注：表中S為推桿行程
